Frustración con el interruptor de luz de tres vías

+5
Respondieron
Después de 10 años, un interruptor de luz de tres vías dejó de funcionar. He sustituido ambos interruptores, pero debo haber pasado algo por alto porque el interruptor sólo funciona "a veces". Tenemos que poner el interruptor A en la posición superior para que el interruptor B funcione. ¿He invertido la pata del interruptor? He colocado los nuevos interruptores siguiendo exactamente el mismo orden que los antiguos, que habían funcionado sin problemas durante años. Por lo tanto, me pregunto si hay algo más que falla (no es un juego de palabras).
q frustracion con el interruptor de luz de tres vias

Este proyecto fue traducido del inglés

  7 respuestas
  • Usted no está solo en esta situación. Lo más probable es la forma en que está cableado ~ lo siento decir ... nos pasó a nosotros y mi marido y yo tuvimos que trabajar a través de él. Hay algunas grandes fuentes para la iluminación de 3 vías en el Internet y hemos buscado en Google y los utilizó. ¿También has comprobado la luz? Usted sabe que la iluminación puede ir "mal". Desmonta la luz y revisa el cableado y comprueba si hay algún cableado quemado o suelto (después de desconectar el disyuntor)

    • Joel Williams Joel Williams en Sep 11, 2013
      @La rana del jardín con C Renee Estoy de acuerdo con el cableado incorrecto, completamente. Sin embargo, en cuanto a la luminaria, funciona "a veces", así que no imagino que mis problemas estén relacionados con la luz en sí, sino con el cableado del interruptor. Gracias por la sugerencia.

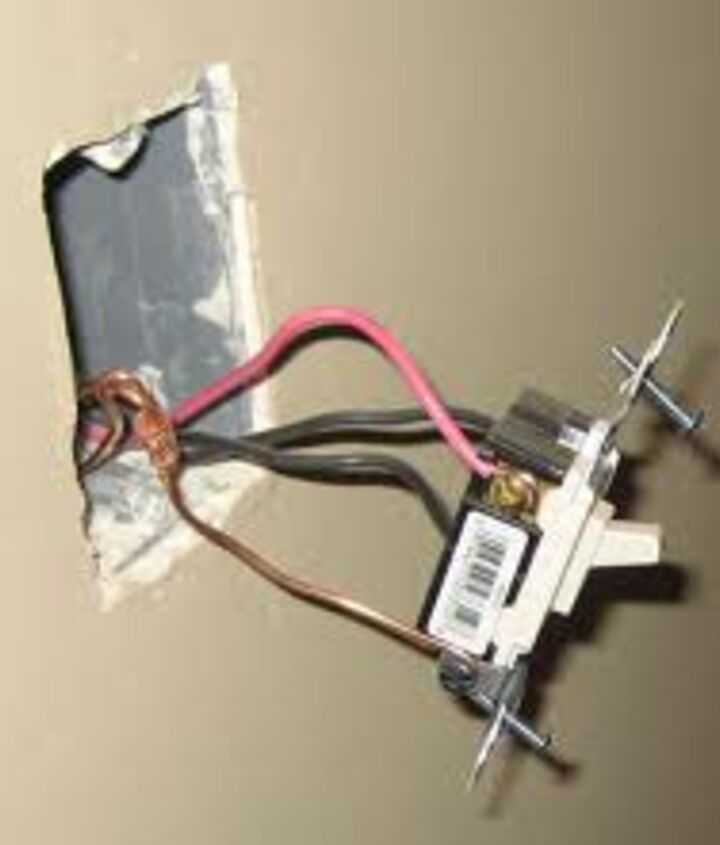

  • Por lo que veo en las fotos deberías tener 2 cables blancos juntos en la caja. El cable negro impar iría en el tornillo impar de color oscuro del interruptor. Los cables rojo y negro del mismo cable van en los otros tornillos del interruptor. No importa qué tornillos. Eso sería en ambos interruptores. Eso es lo más cercano que puedo conseguir a partir de las fotos y sin hacer pruebas.

  • Arkadiy Svist Electrical Arkadiy Svist Electrical en Sep 12, 2013
    Como puedo ver, hay 2 cables negros y uno rojo. Por lo tanto, hay dos cables diferentes. Conectar el cable negro del cable SIN el rojo al tornillo negro del interruptor de 3 vías, otro cable negro y rojo a los otros tornillos. Repita con el segundo interruptor si es necesario.

  • HandCraft Solutions HandCraft Solutions en Sep 12, 2013
    La mejor manera de reparar un circuito de tres vías es entender cómo funciona. Obviamente tiene tres cables en cada interruptor. Cada interruptor tiene un tornillo negro o más oscuro que los otros dos. Este es el tornillo al que se conecta el cable de línea (cable de alimentación principal que alimenta el circuito) o el cable de carga (cable que va a la luz). Los otros dos tornillos de cada interruptor son lo que se conoce como tornillos de desplazamiento. Estos tornillos se conectarán a los dos cables que viajan directamente al otro interruptor. Estos dos cables se conectarán a los tornillos viajeros del interruptor opuesto. Para identificar correctamente todos los cables, desconecte todos los cables de ambos interruptores. Sólo habrá un cable con corriente. Este cable debe estar conectado al tornillo oscuro del interruptor de tres vías. Los dos cables restantes en esta ubicación del interruptor deben estar conectados a los dos tornillos restantes del viajero. En la segunda ubicación, encuentre el cable que tiene los cables negro y rojo que salen de él. Estos cables serán los viajeros del otro interruptor. Conecte estos cables a los tornillos de desplazamiento de este interruptor. El cable restante será el que vaya a la luminaria. Si sólo tiene dos interruptores en su circuito, debería estar listo. Si hay más de dos interruptores en el circuito, será necesaria otra configuración y más instrucciones. Espero que esto te ayude. Que Dios te bendiga.

  • Mighty Mo Electric Mighty Mo Electric en Sep 13, 2013
    Un tornillo es de un color diferente a los otros dos, típicamente es de color bronce o negro, mientras que los otros son de color plata. El tornillo negro.de bronce se llama 'común' los tornillos de plata se llaman 'viajeros'. Cuando la energía entra en el circuito en el primer interruptor (con suerte, si tienes energía en la luz primero, esto es más difícil de explicar), ese cable debe ir al tornillo común. Los otros dos cables van a los viajeros. En el segundo interruptor el cable caliente que va a la luz debe ir al común. El método más rápido de solución de problemas, si usted tiene uno de estos 3 voltaje tickers que se enciende cuando se mantiene el cable caliente, es para desenroscar todos los cables, averiguar cuál es caliente, y adjuntar que a común a continuación, trabajar desde allí. En el segundo interruptor, si no sabes qué cable va a la luz, vas a tener que adivinar y probar hasta que consigas el correcto. Pero todo será más fácil una vez que tengas el primer interruptor bien cableado. Buena suerte.

  • LandlightS LandlightS en Oct 01, 2013
    Quizás este enlace te ayude. Tómate tu tiempo y lee a fondo y deberías ser capaz de entender el cableado de tres vías. http://www.homeimprovementweb.com/information/how-to/three-way-switch.htm Espero que esto te ayude. Gary

  • John @ AZ DIY Guy John @ AZ DIY Guy en Feb 12, 2014
    La electricidad es ciega. Aunque debería haber cierta lógica en cómo instalaron el cableado originalmente, es totalmente posible que los colores de tus cables no tengan relación con su función. Eso sí que puede liarte la cabeza. Te recomiendo que pases algún tiempo averiguando qué va donde primero e identificando los cables individuales. Una vez hecho esto, los pasos de cableado que puedes encontrar en la red, tendrán más sentido.
